一、产品介绍：

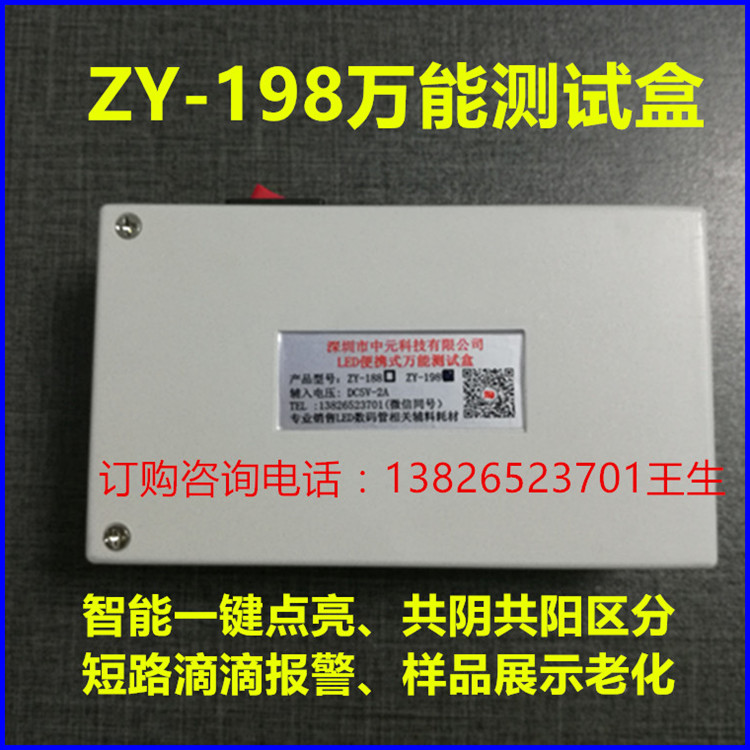

1、产品型号：ZY-198

2、外形尺寸：126*74*23mm

3、本测试盒为我司自行研发和生产的多功能数码管测试仪，外形轻巧，功能强大,携带方便

4、本测试盒采用MCU芯片控制,适用于32PIN以内，电压3.8V以内,双排针脚跨距不超过48MM的任意线路LED模块、数码管、点阵、光条、平面管、彩屏等

5、本测试盒 用于LED数码管产品点亮，贴膜点亮，漏光检查，亮度均匀性检测，几乎所有LED数码管的生产、销售、老化使用过程中都会用到

6、自动识别线路和引脚，无需任何设置，操作简单，智能断路报警，有短路会发出滴滴声音

7、常规动态数码管，按线路识别，共阳极性显示为‘8’亮，共阴极性显示单字节亮

8、分组扫描点亮，用于漏光检查,四档亮度调节,方便对比,恒流驱动，亮度均匀,

9、测试盒在工作中不能正常工作时，请及时充电;充电时充电指示灯亮红色,充满好指示亮绿色

10、充一次电，可连续使用过8小时以上,请使用原厂标配的充电器,以免损坏测试盒

二、操作说明

1、单排测试座显示屏一般按PIN脚从右到左的顺序

2、双排测试座显示屏要分跨到上下两个测试座上面

3、打开电源开关绿色指示灯亮，机器进入待机状态

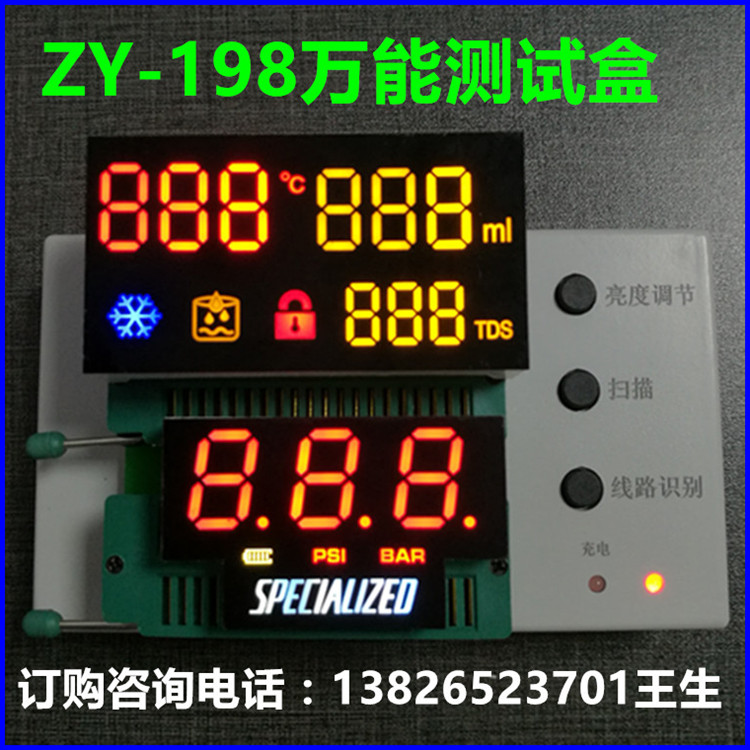

4、 插上数码管，按【线路识别】机器自动扫描，产品发光晶点全亮

5、按【线路识别】后再按【亮度调节】亮度可以从高到低四档之间切换

6、共阴极性则亮单笔划；如果是点阵材料， 共阳是行扫描 ，共阴是列扫描

7、 按【扫描】键后再按【亮度调节】共阳材料可以单笔划切换点亮，共阴材料可以单【8】字切换点亮

8、按【线路识别】如果有短路现象，主机会发出“滴滴滴”的报警声

9、在工作状态下按【线路识别】机器复位到初始状态

10、电时充电指示灯亮红色，充满电后亮绿色
